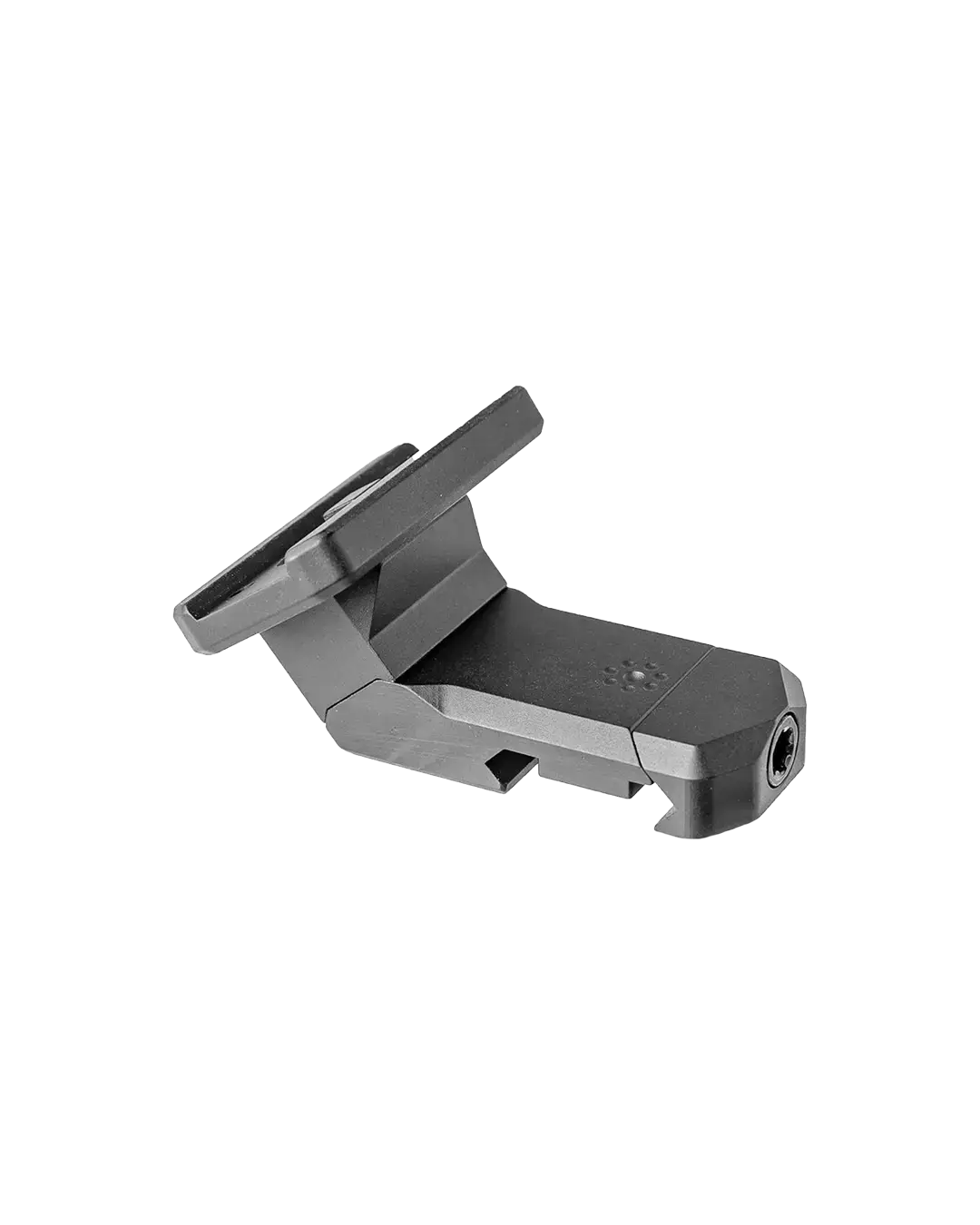

Montage Optique Offset ARISAKA

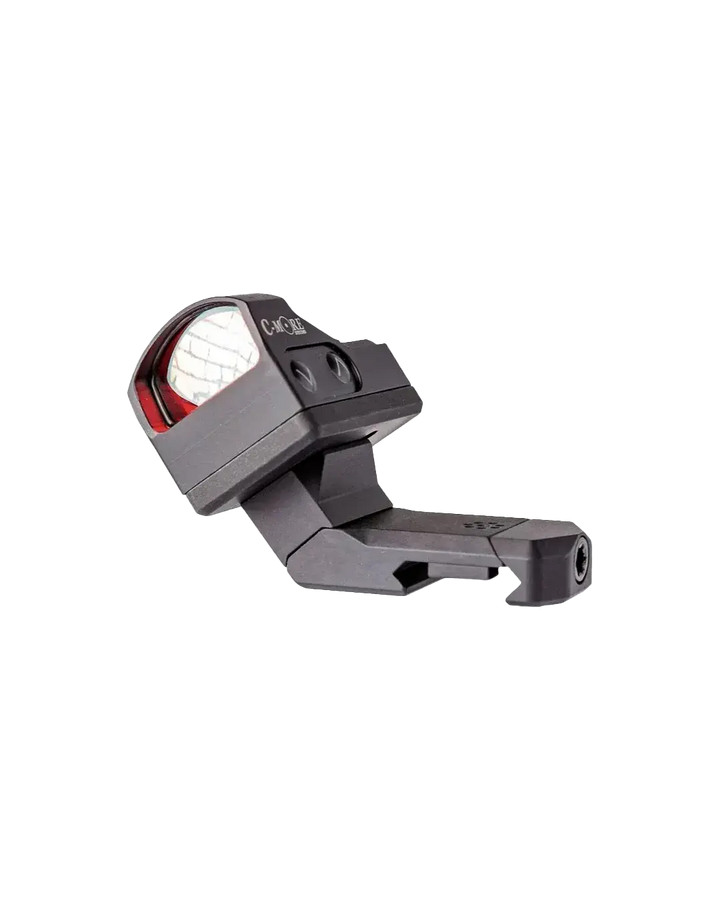

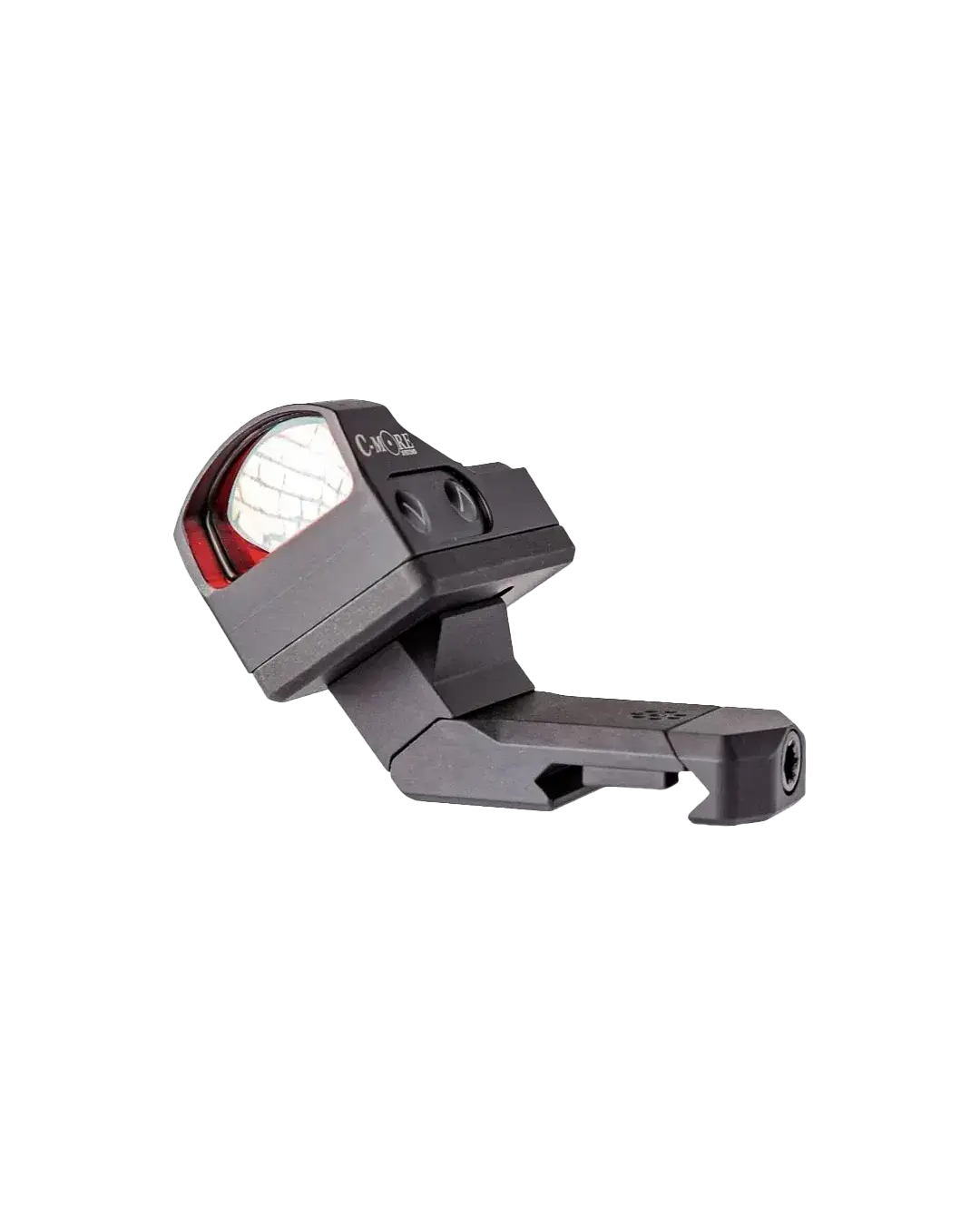

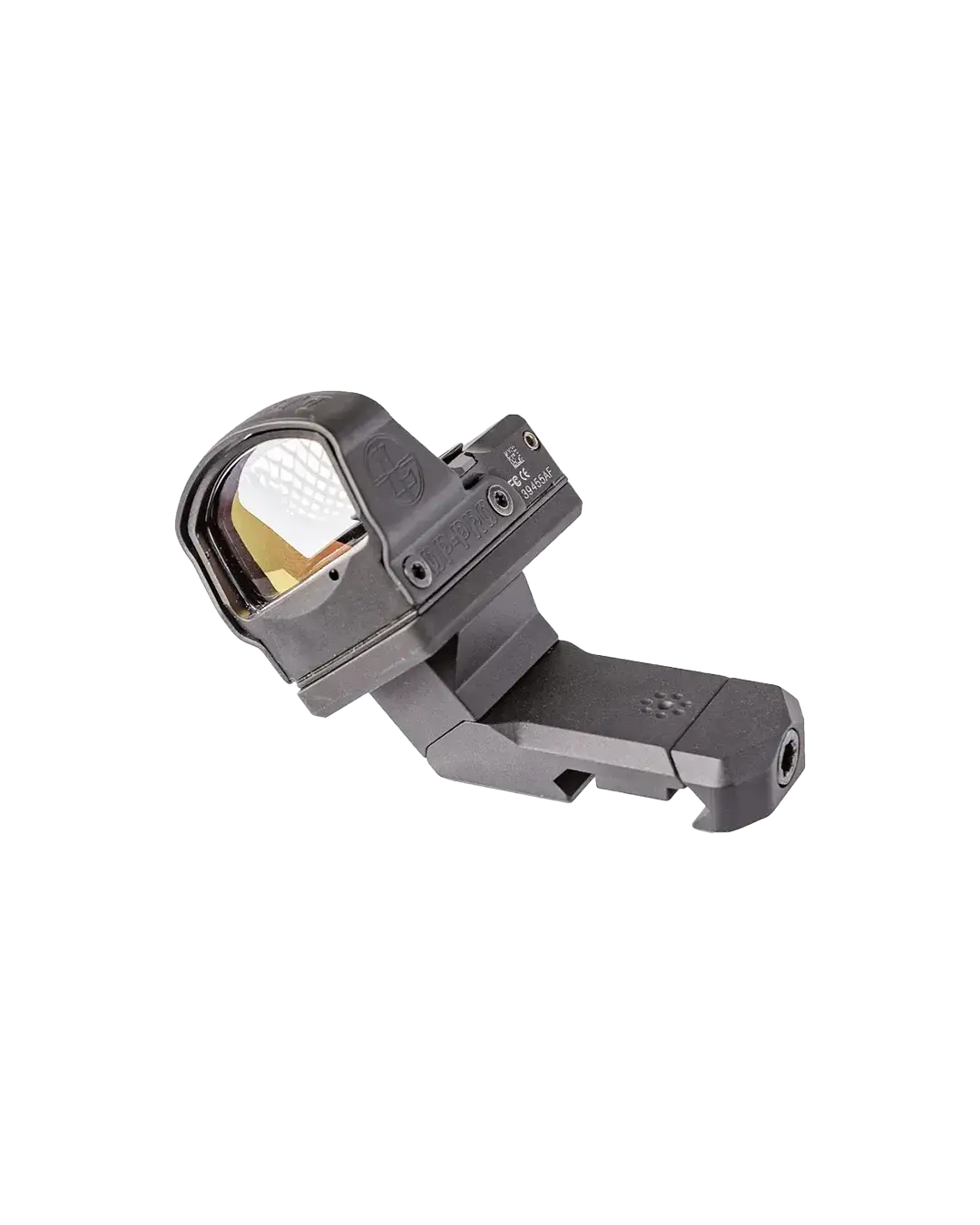

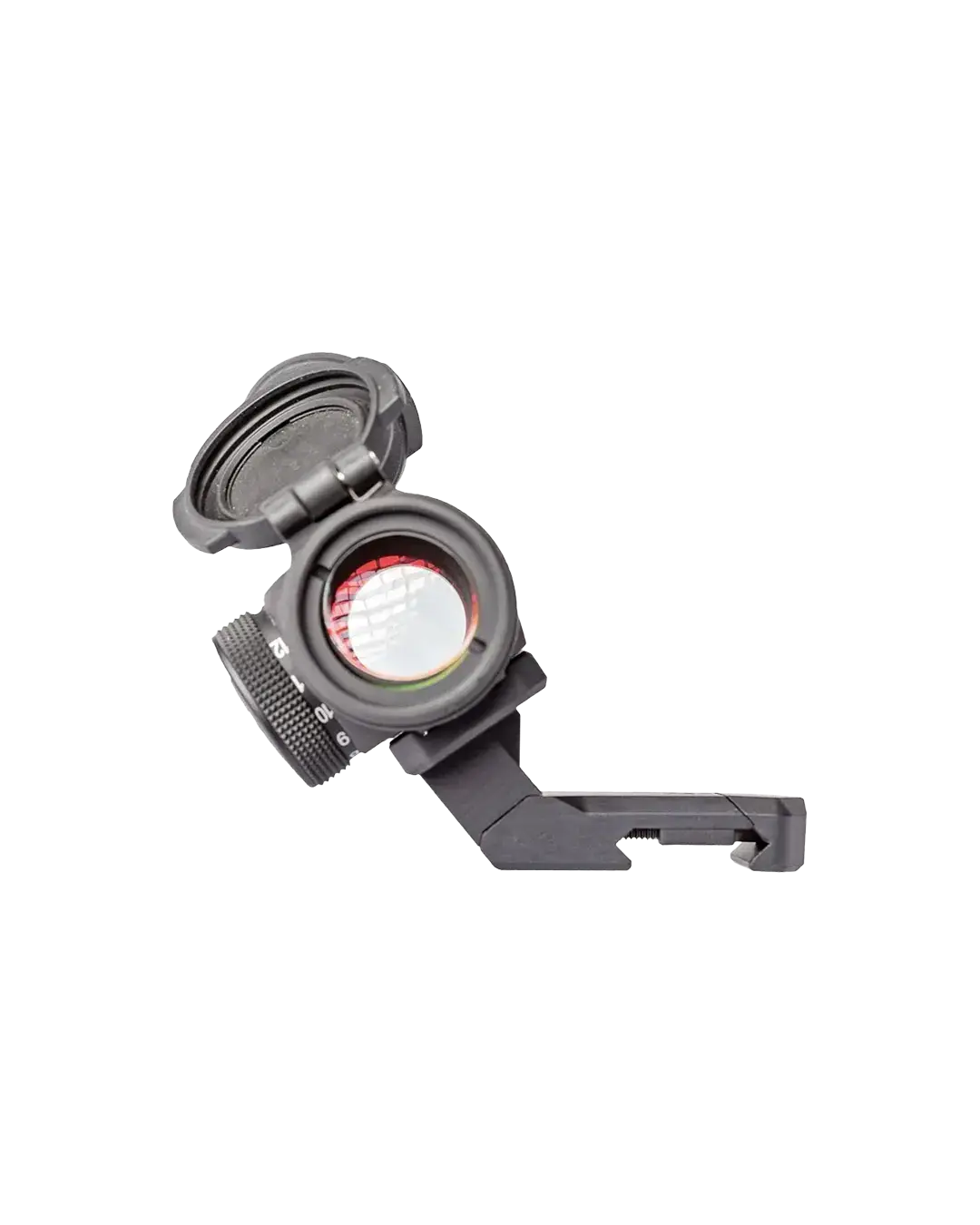

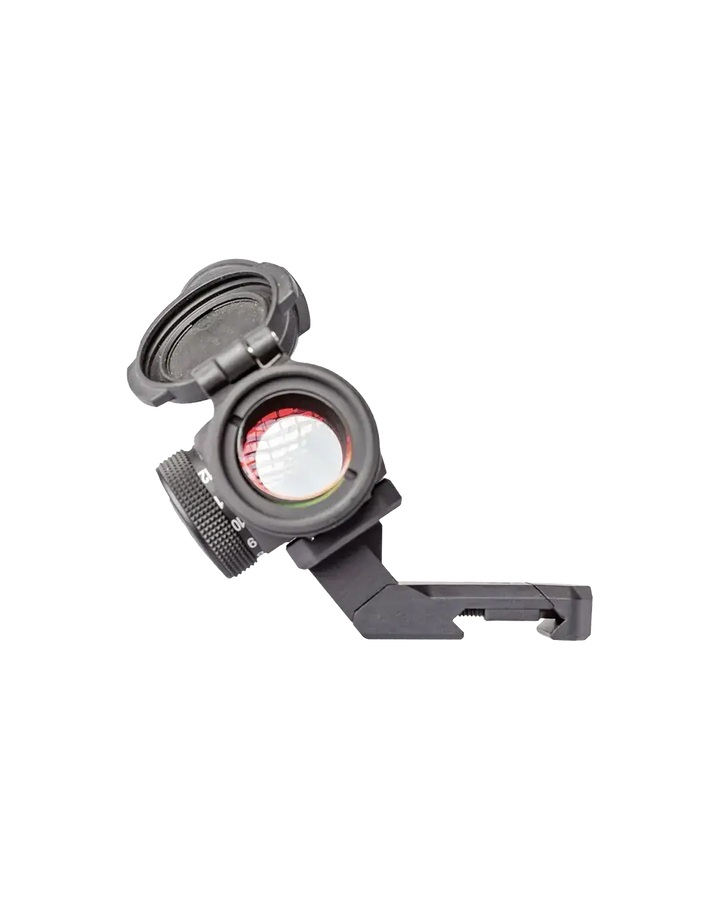

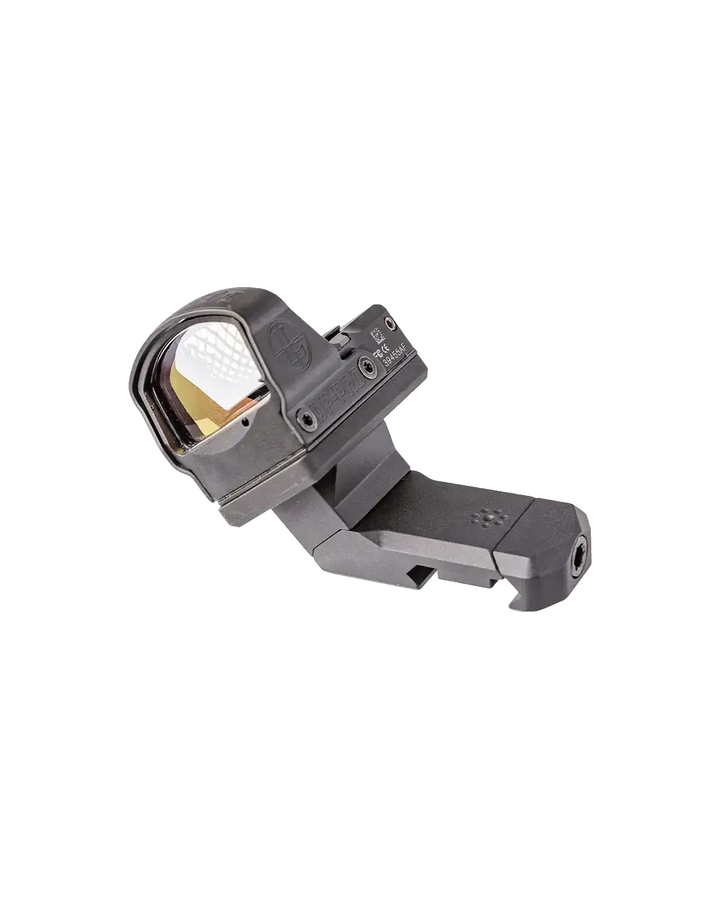

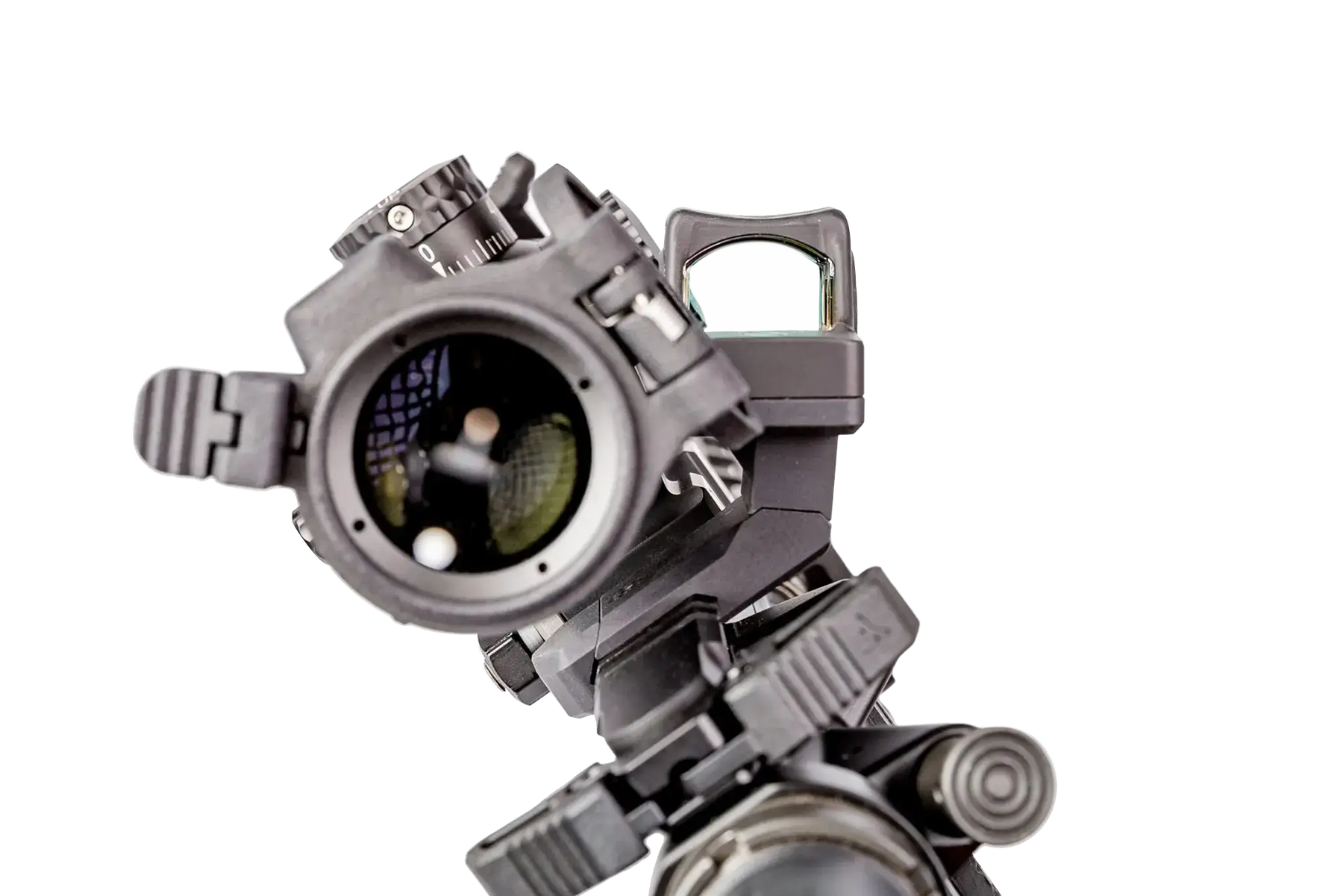

Le support optique Offset Arisaka est une solution de montage modulable qui permet à l'opérateur de sélectionner un décalage de 35 ou 45 degrés pour son viseur point rouge sans éléments supplémentaires.
La position à 35 degrés rapproche le viseur du point rouge des lunettes les plus minces, tandis que la position à 45 degrés offre un dégagement supplémentaire autour des tourelles plus larges, ou module laser proéminents.

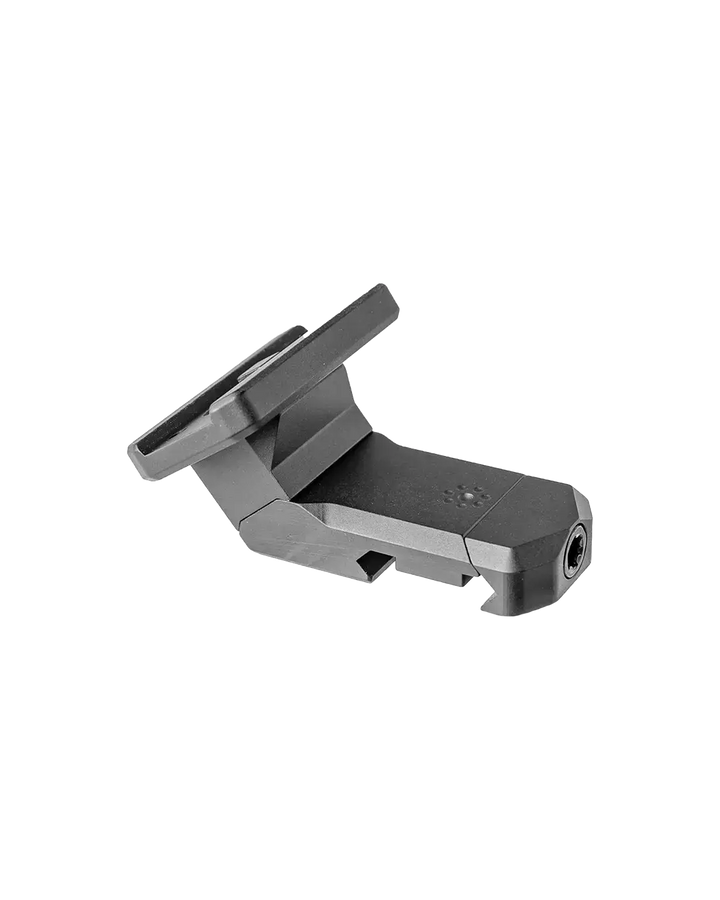

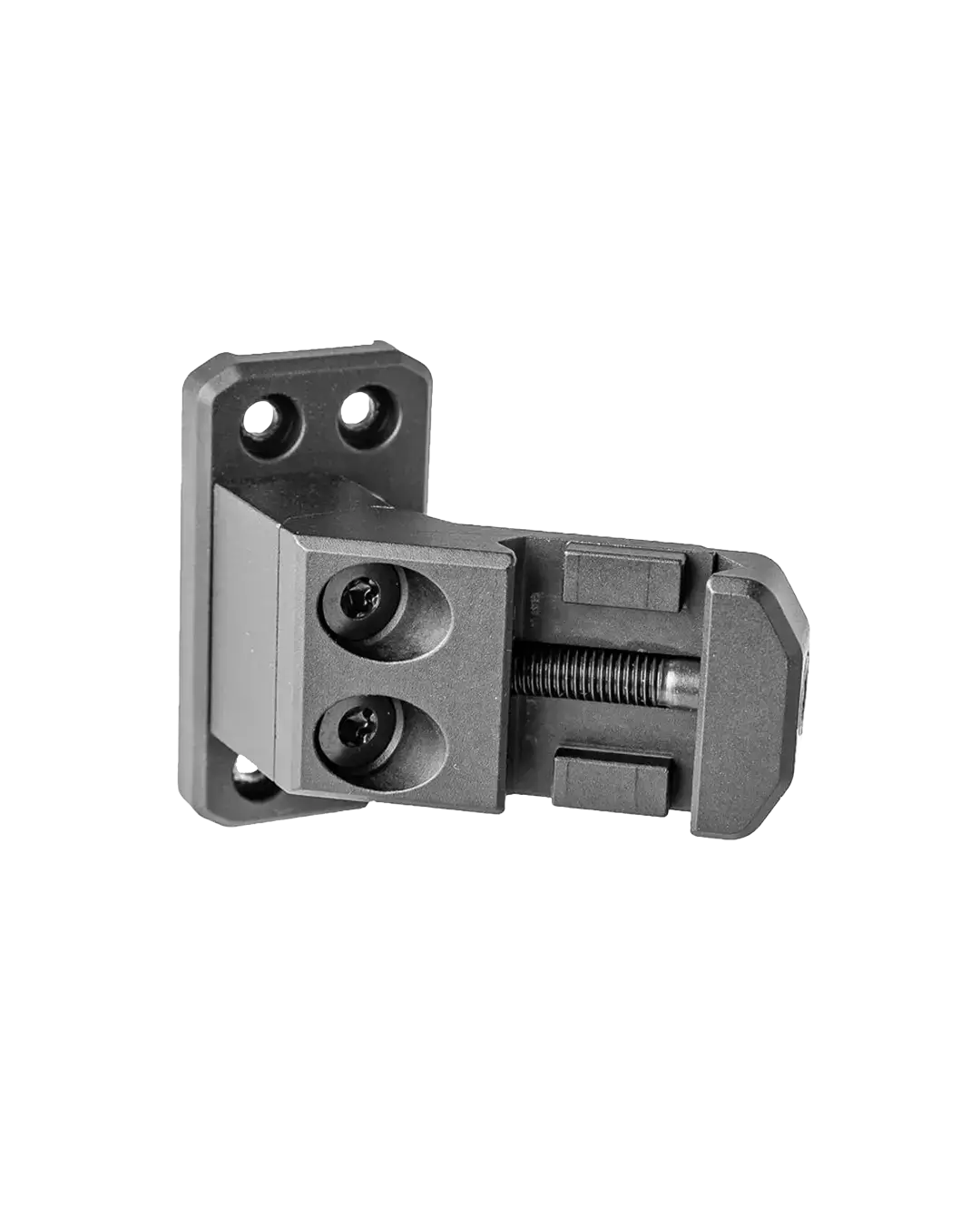

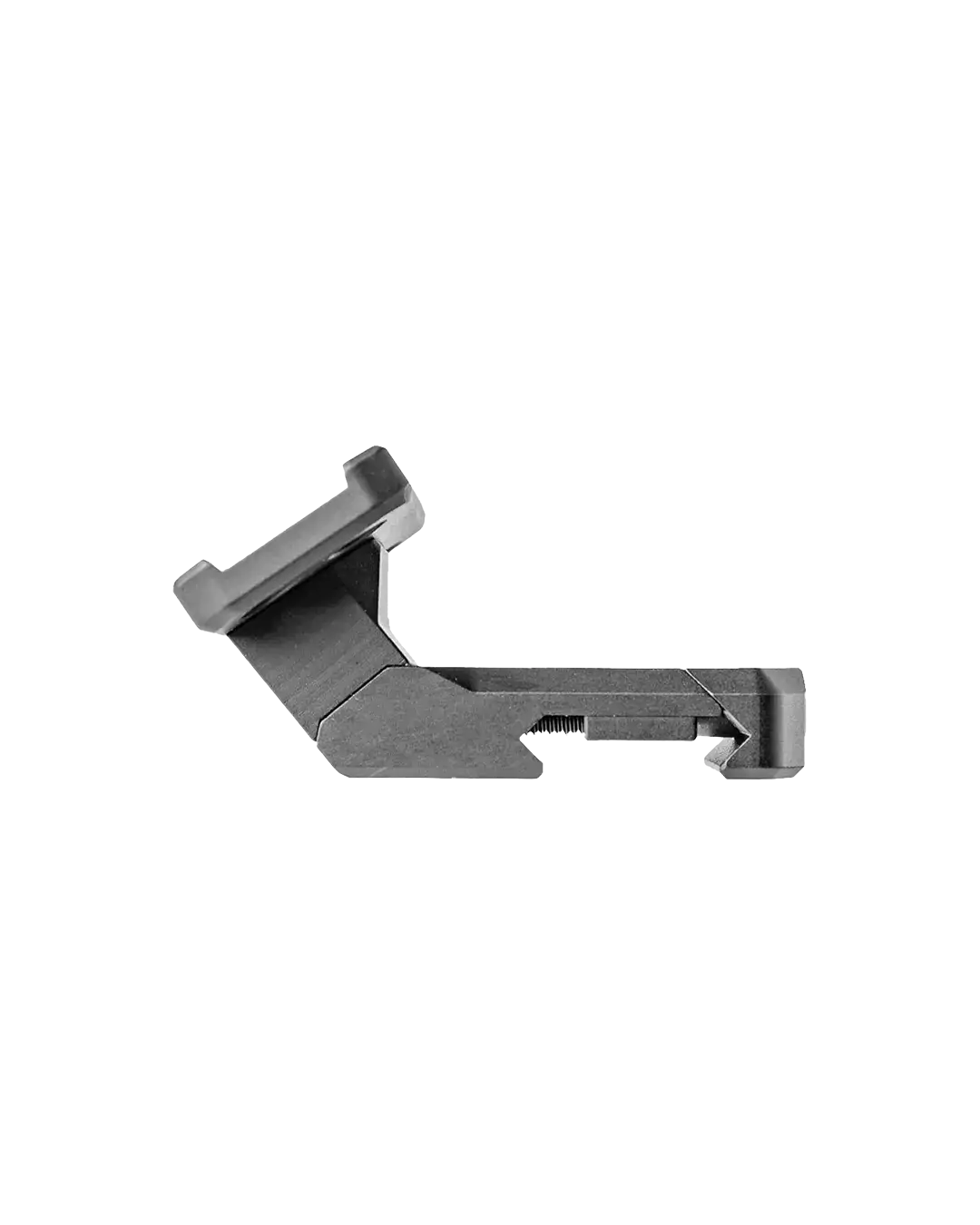

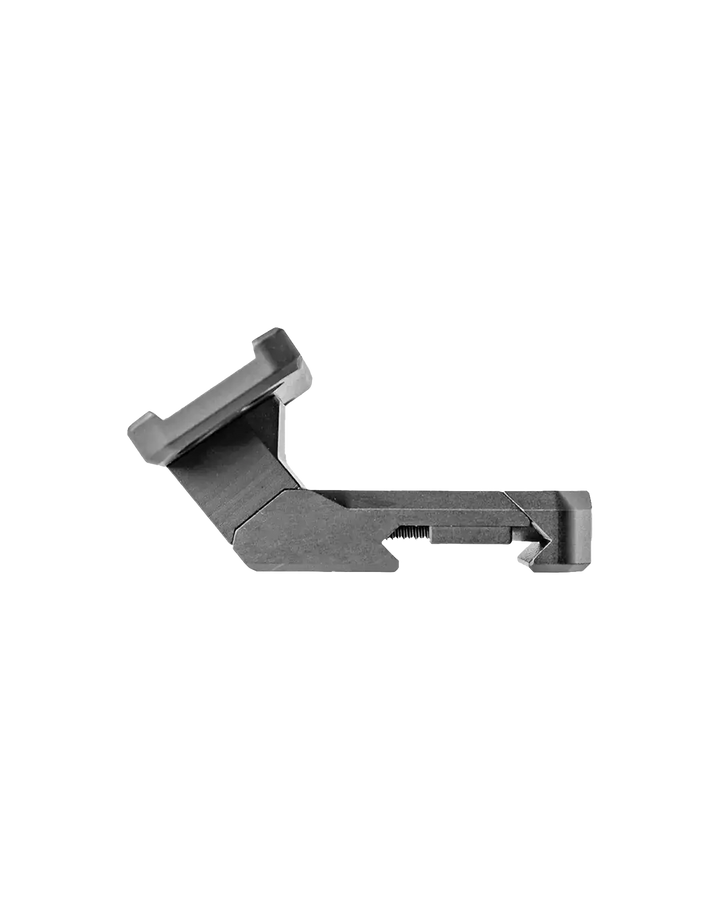

Le montage s'inverse à 35 ou 45 degrés en inversant la tige entre la plaque optique et la base durant l'assemblage. La géométrie unique de la monture aligne correctement l'optique verticalement sur l'alésage et maintient un angle constant à 35 et 45 degrés.
Deux hauteurs de platines sont proposées par Arisaka:
- Standard (pour lunette ayant une hauteur entre 1,5 "à 1,8")
- Haute (pour lunette ayant une hauteur entre 1,9 "à 2,2")
La base et les platines optiques peuvent être inversées, ce qui rend la monture totalement ambidextre.
Il est recommandé de choisir la hauteur de plaque qui correspond à votre hauteur optique principale.
Arisaka Standard height (for 1.5" to 1.8" scope mounts):
- Plate 1: Docter, Eotech MRDS, Insight, Meopta, Vortex Venom/Viper, Burris Fastfire III, Crimson Trace CTS 1250/1300 and CT RAD/RAD Pro

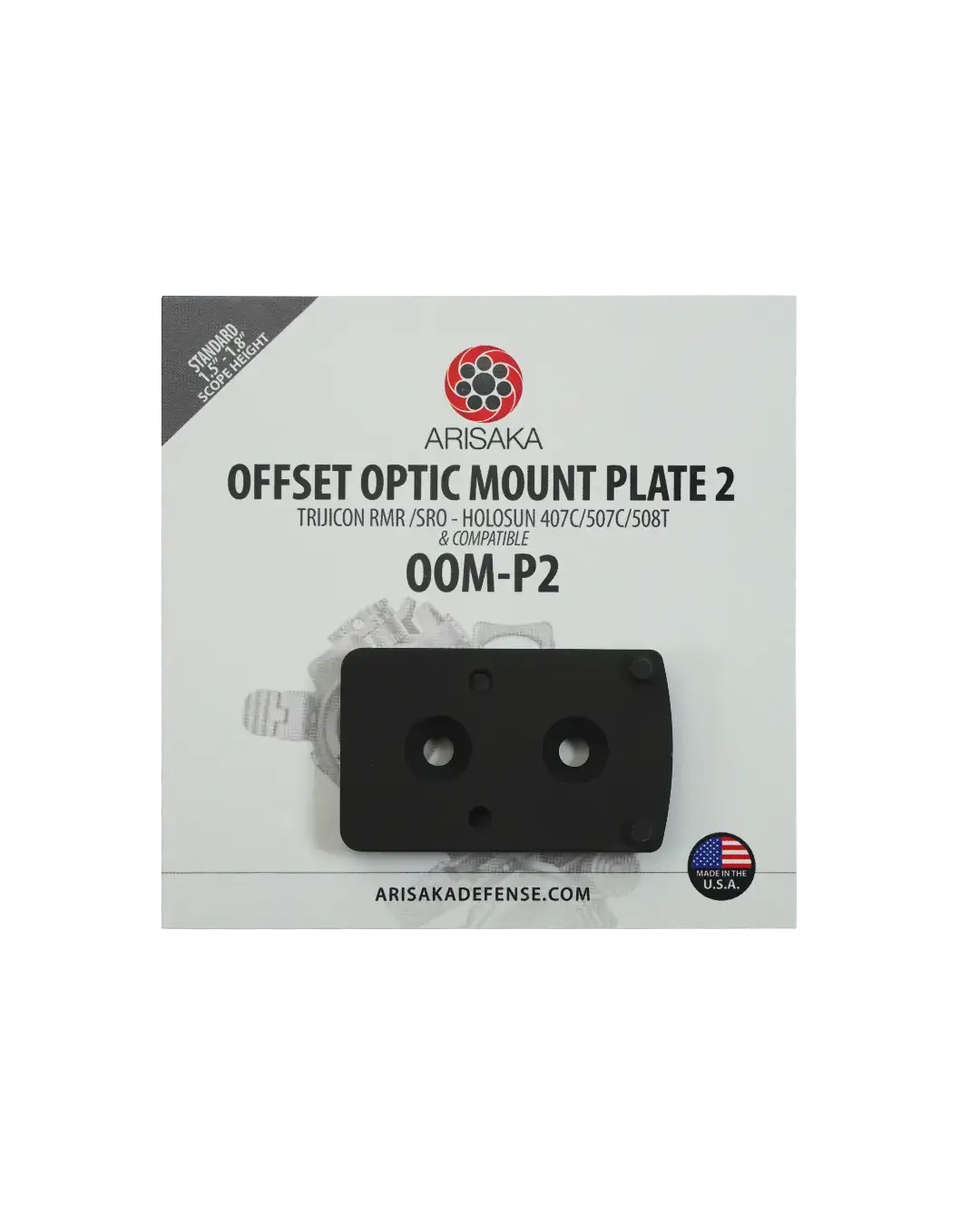

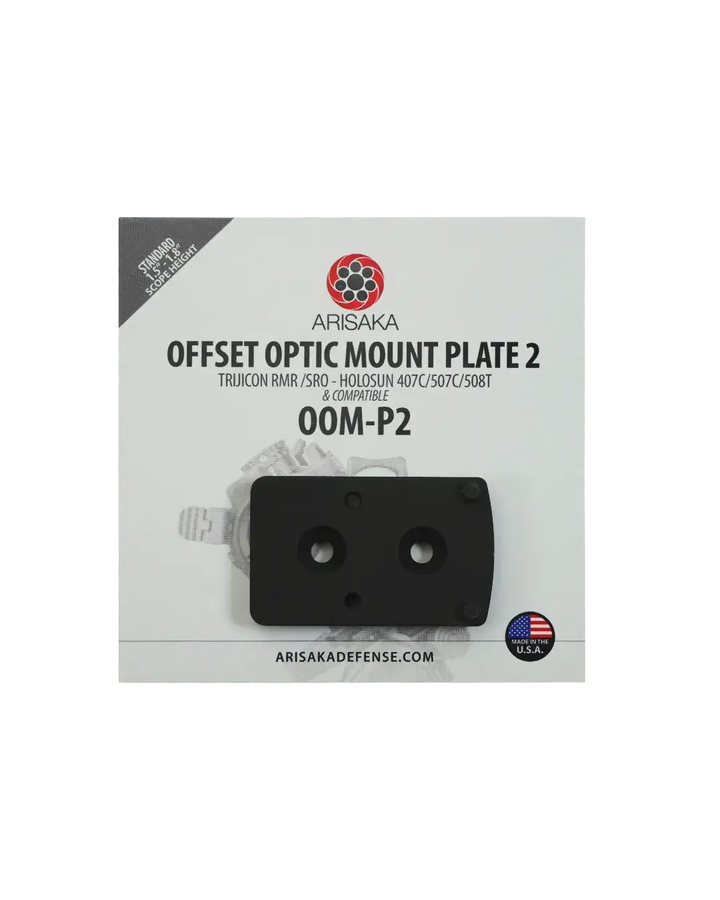

- Plate 2: Trijicon RMR, SRO, Holosun 407C, 507C, 508T, Swampfox Kingslayer, Liberty, Justice
- Plate 3: C-More, Vortex Razor, SIG Romeo 3

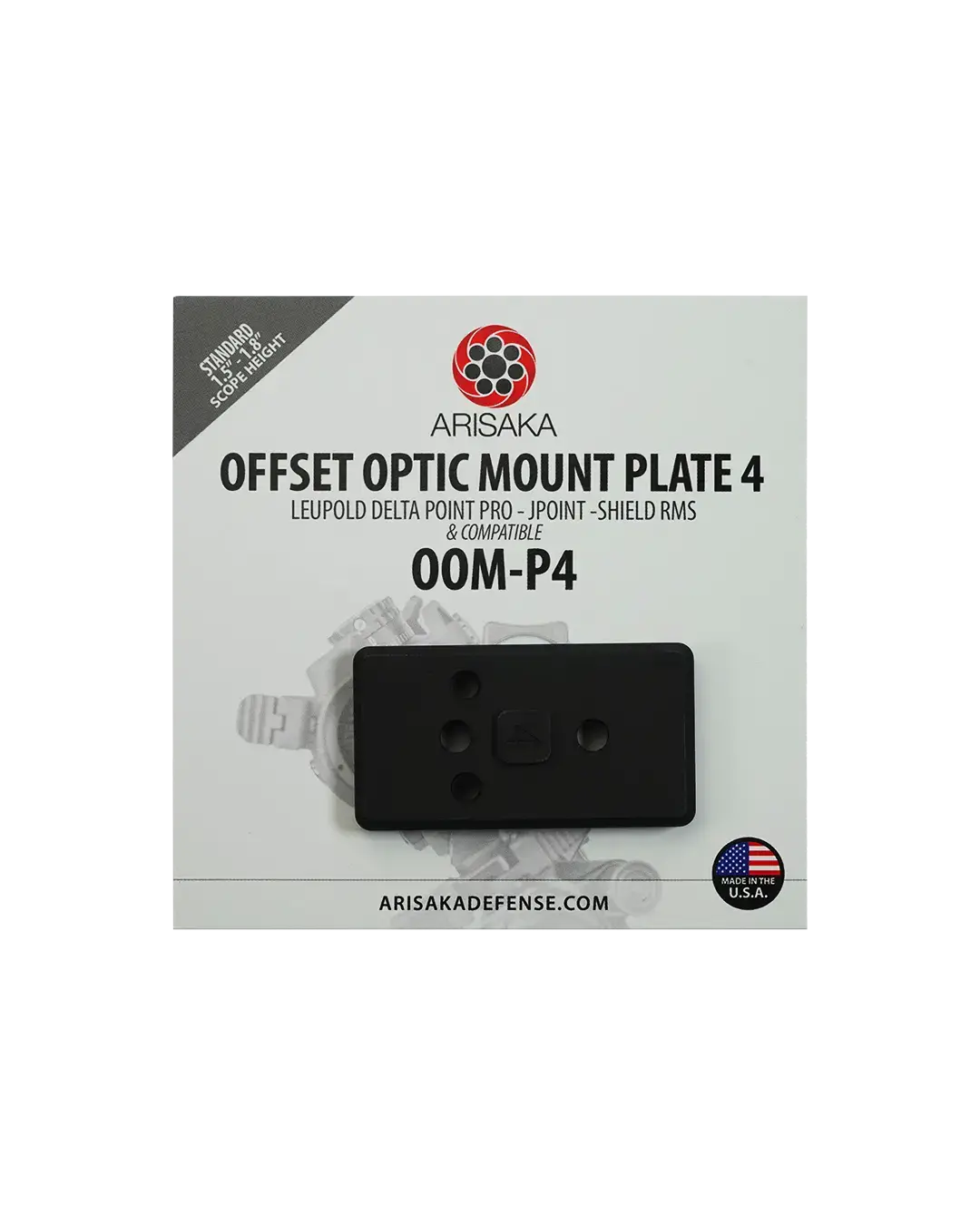

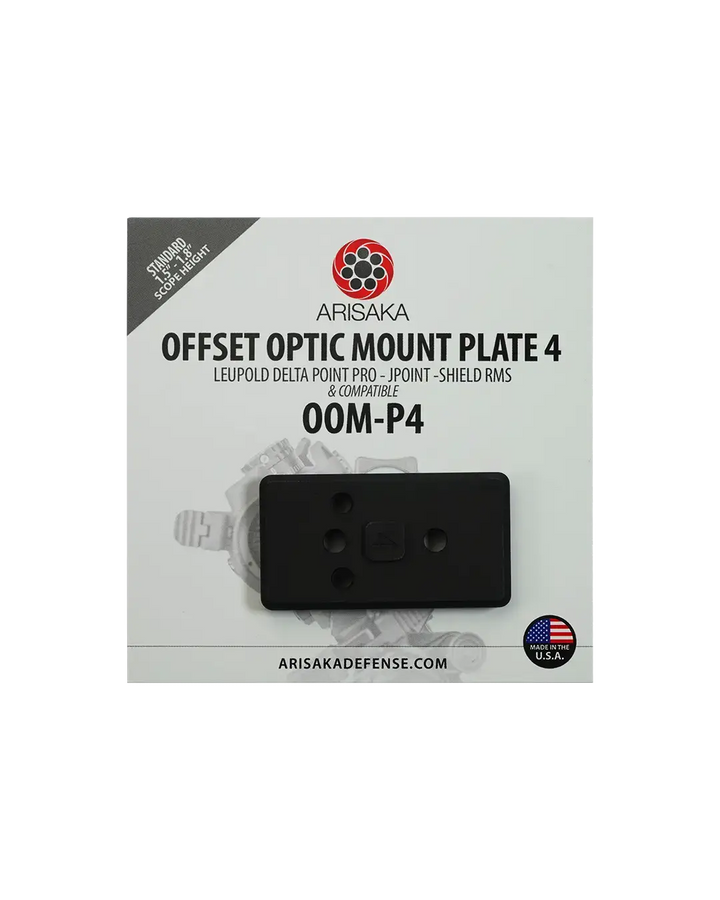

- Plate 4: Leupold Delta Point Pro, JPoint, Shield RMS, RMSc, Swampfox Sentinel, SIG Romeo Zero, Crimson Trace CT RAD Micro/Micro Pro, Eotech EFLX

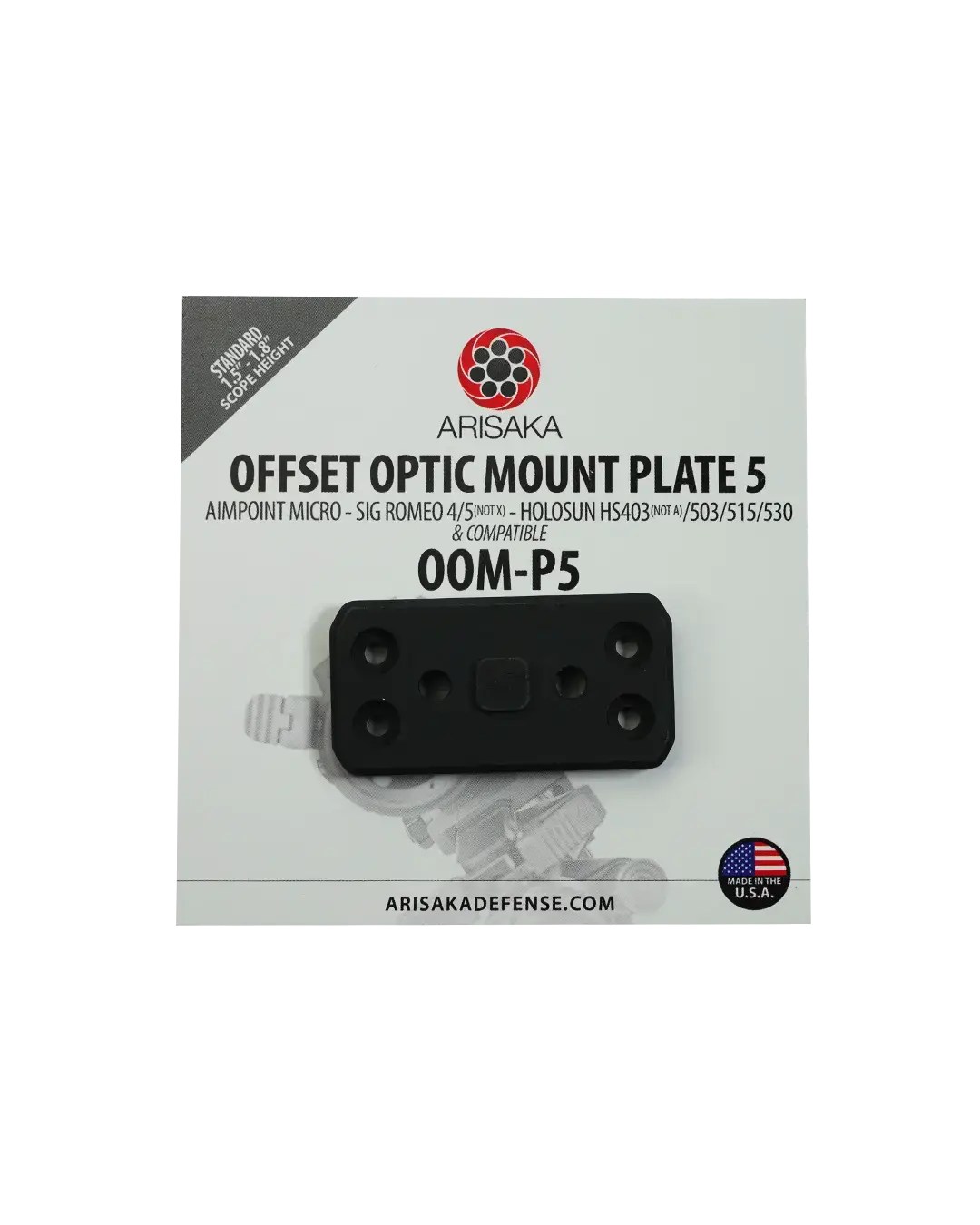

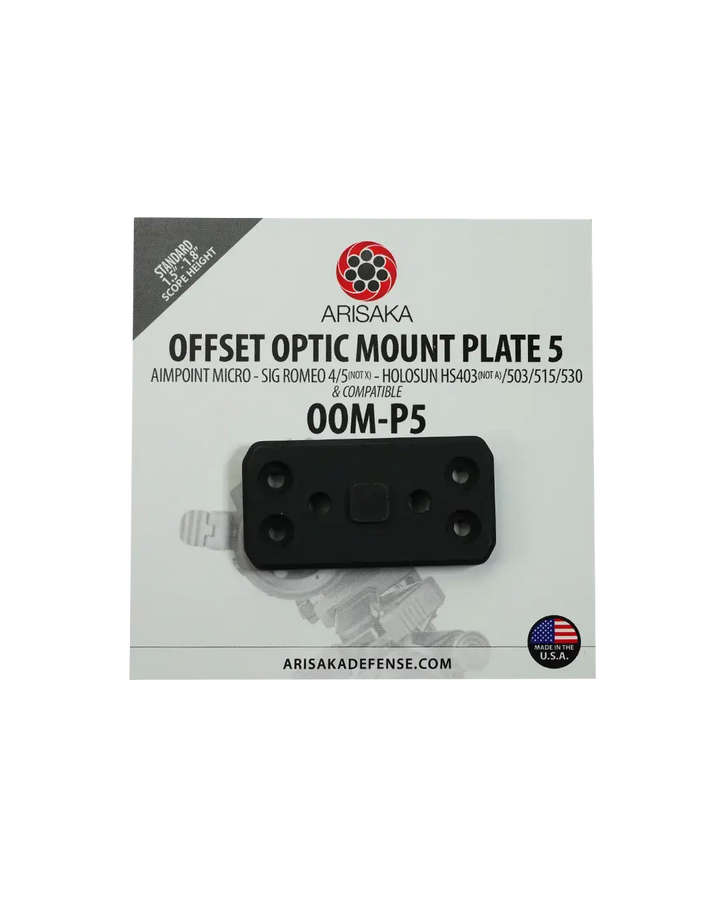

- Plate 5: Aimpoint Micro T1/T2/H1/H2, SIG Romeo 4, 5 (not 5X), Holosun HS403 (not A), HS503, HS515, HS530, Vortex Crossfire

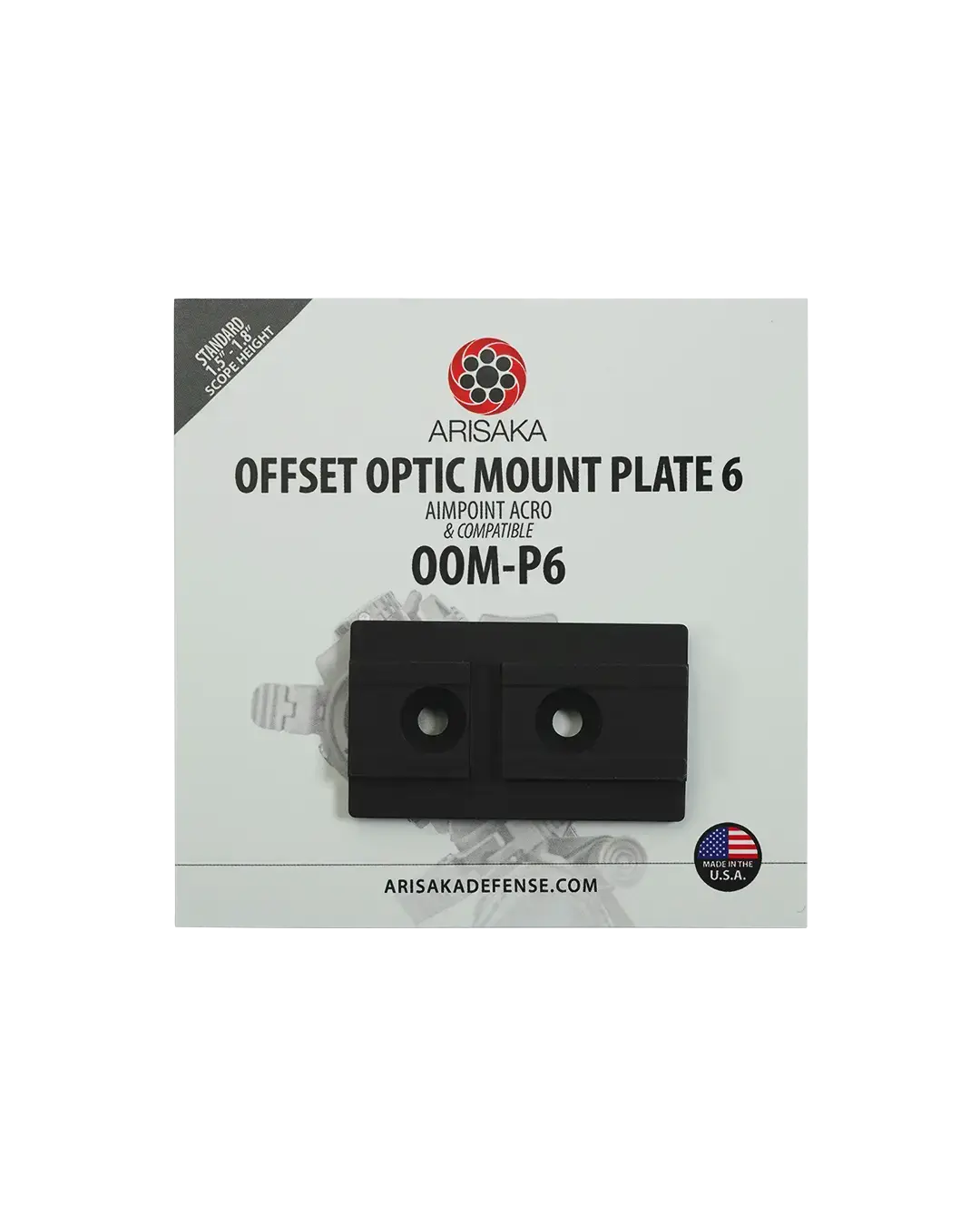

- Plate 6: Aimpoint Acro, Steiner MPS
Arisaka Tall height (1.9" to 2.2" scope mounts):
- Plate 7: Docter, Eotech MRDS, Insight, Meopta, Vortex Venom/Viper, Burris Fastfire III, Crimson Trace CTS 1250/1300 and CT RAD/RAD Pro

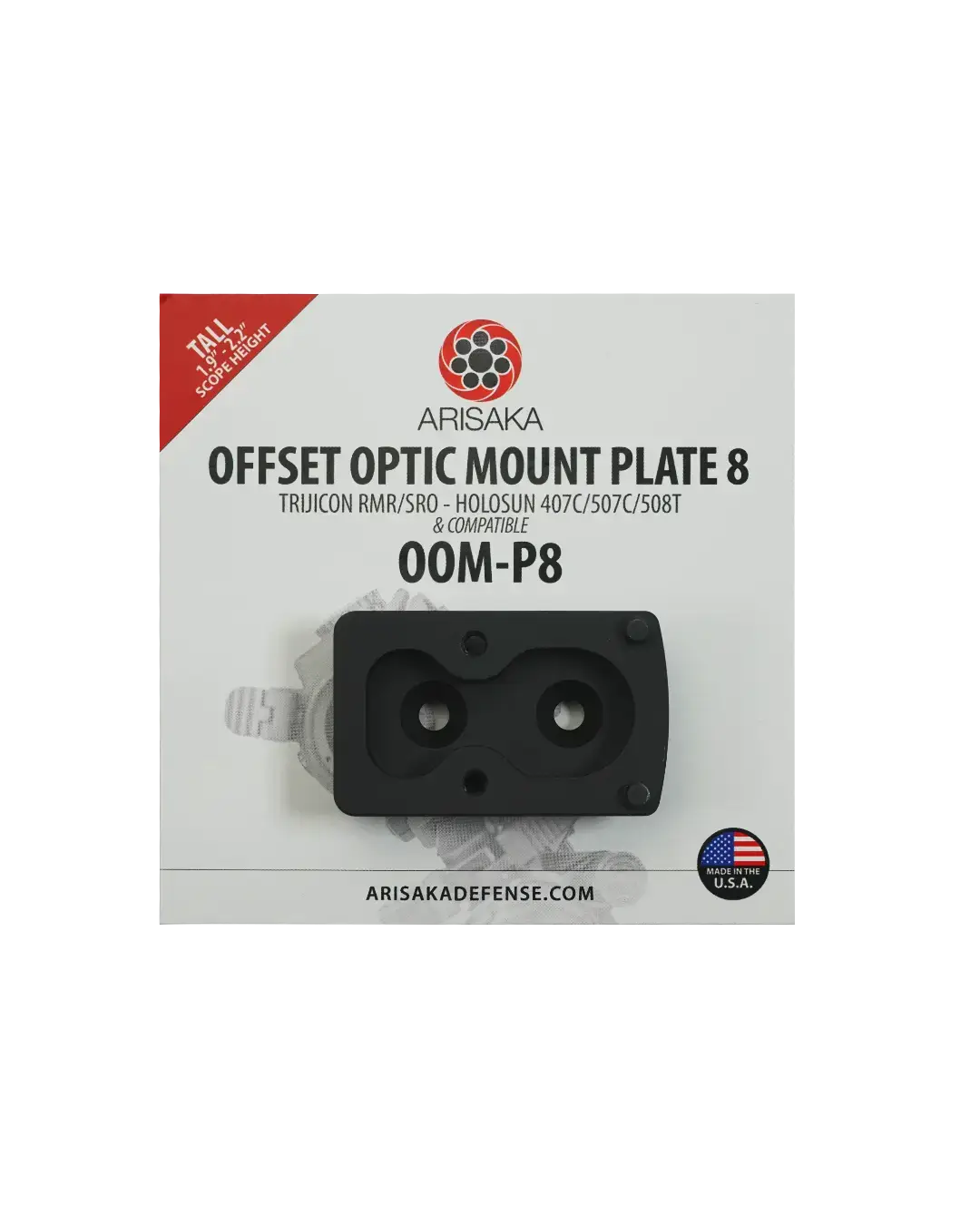

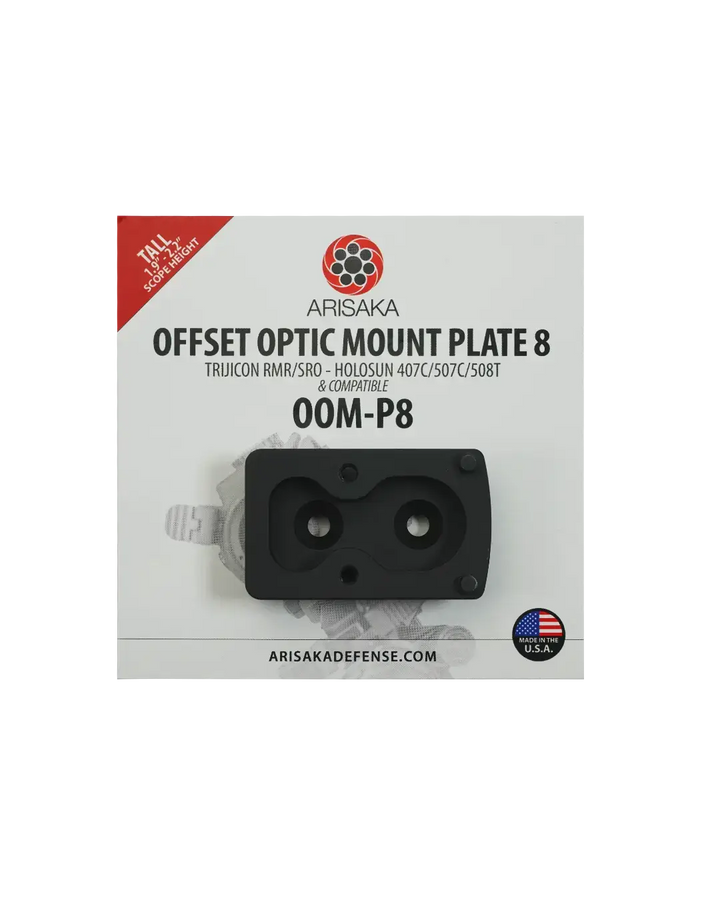

- Plate 8: Trijicon RMR, SRO, Holosun 407C, 507C, 508T, Swampfox Kingslayer, Liberty, Justice

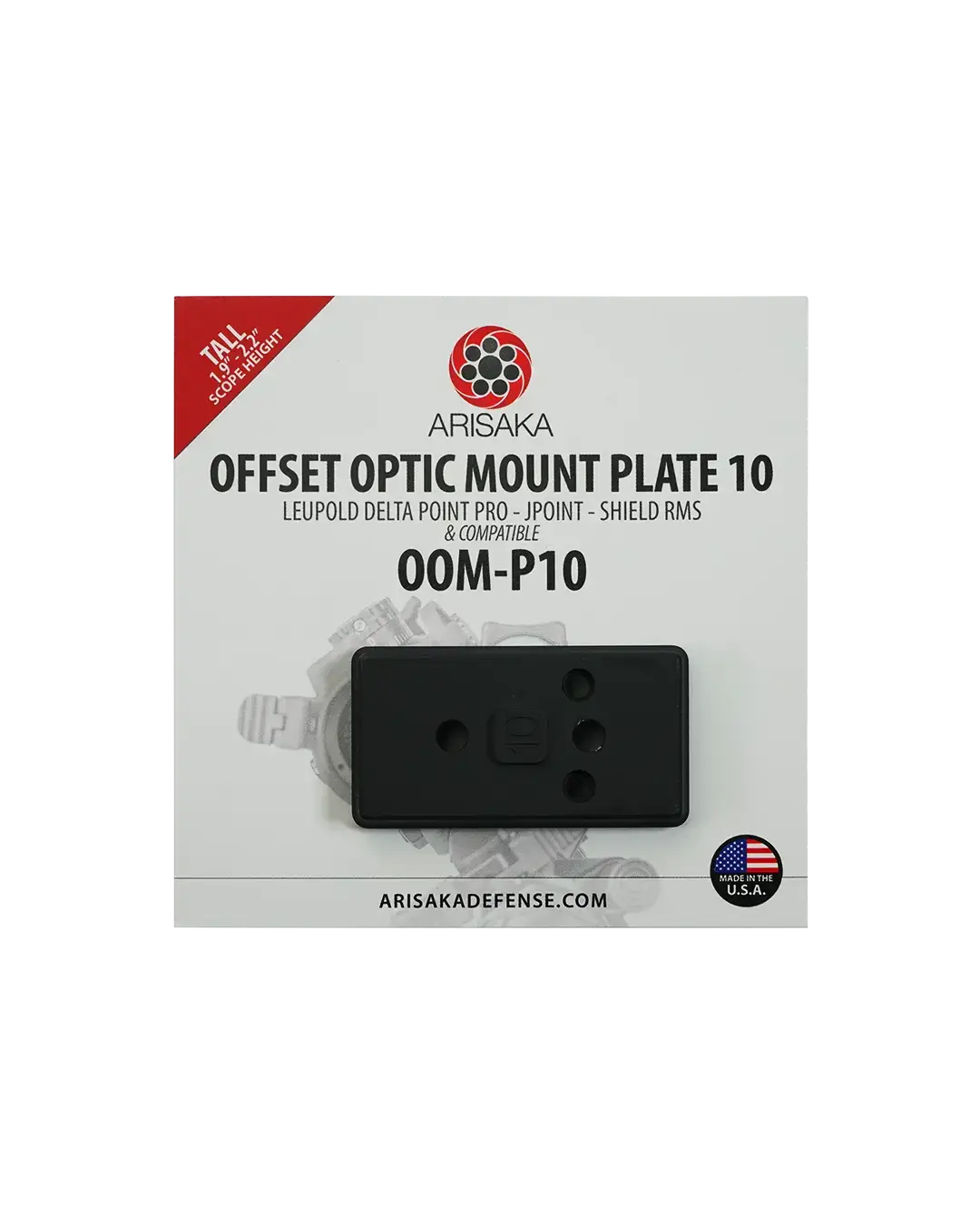

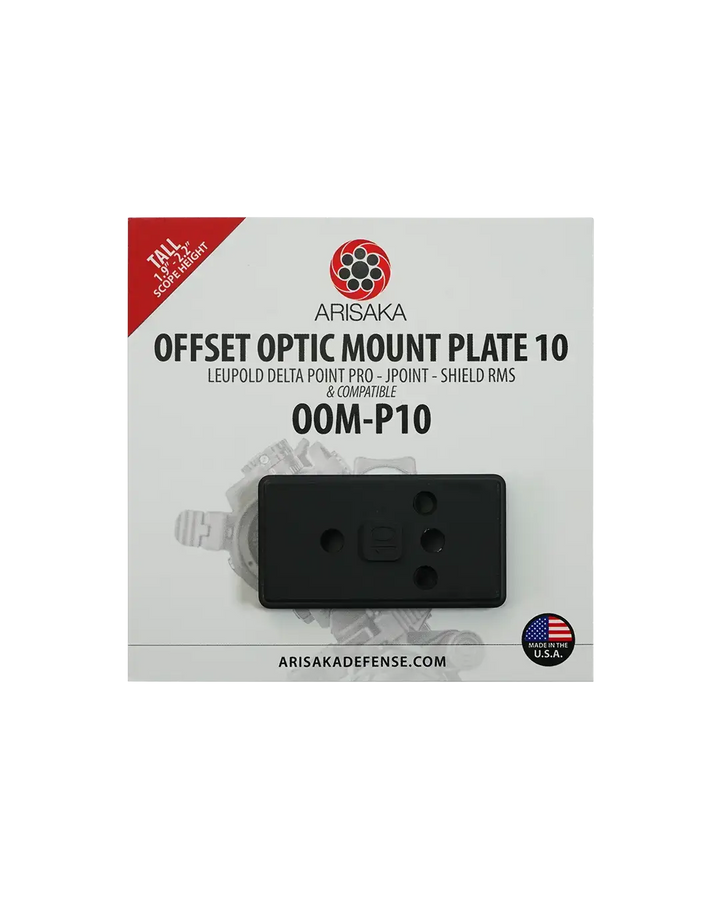

- Plate 10: Leupold Delta Point Pro, JPoint, Shield RMS, RMSc, Swampfox Sentinel, SIG Romeo Zero, Crimson Trace CT RAD Micro/Micro Pro, Eotech EFLX

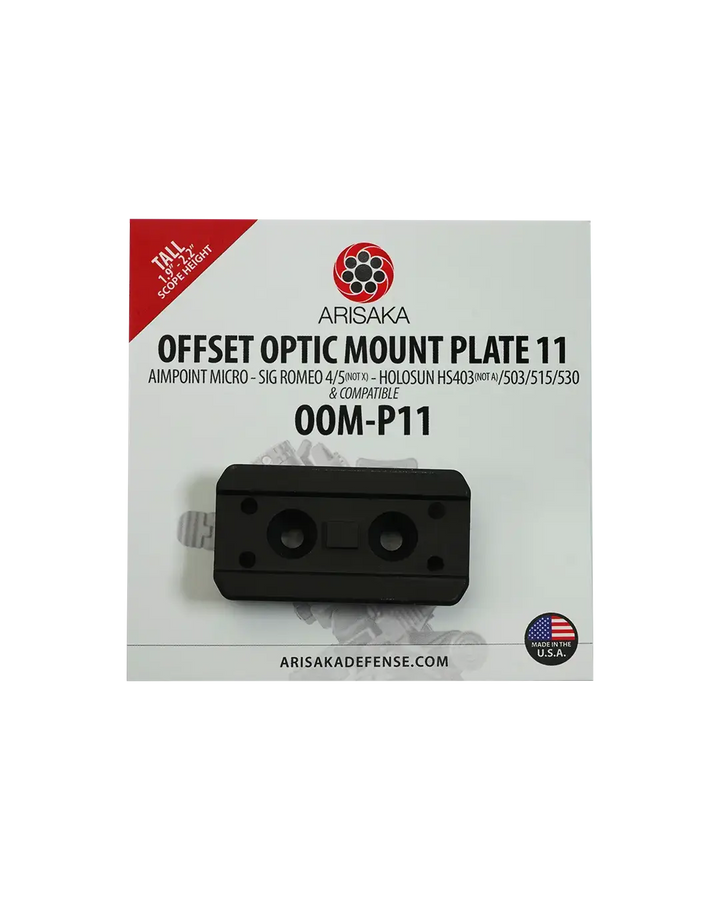

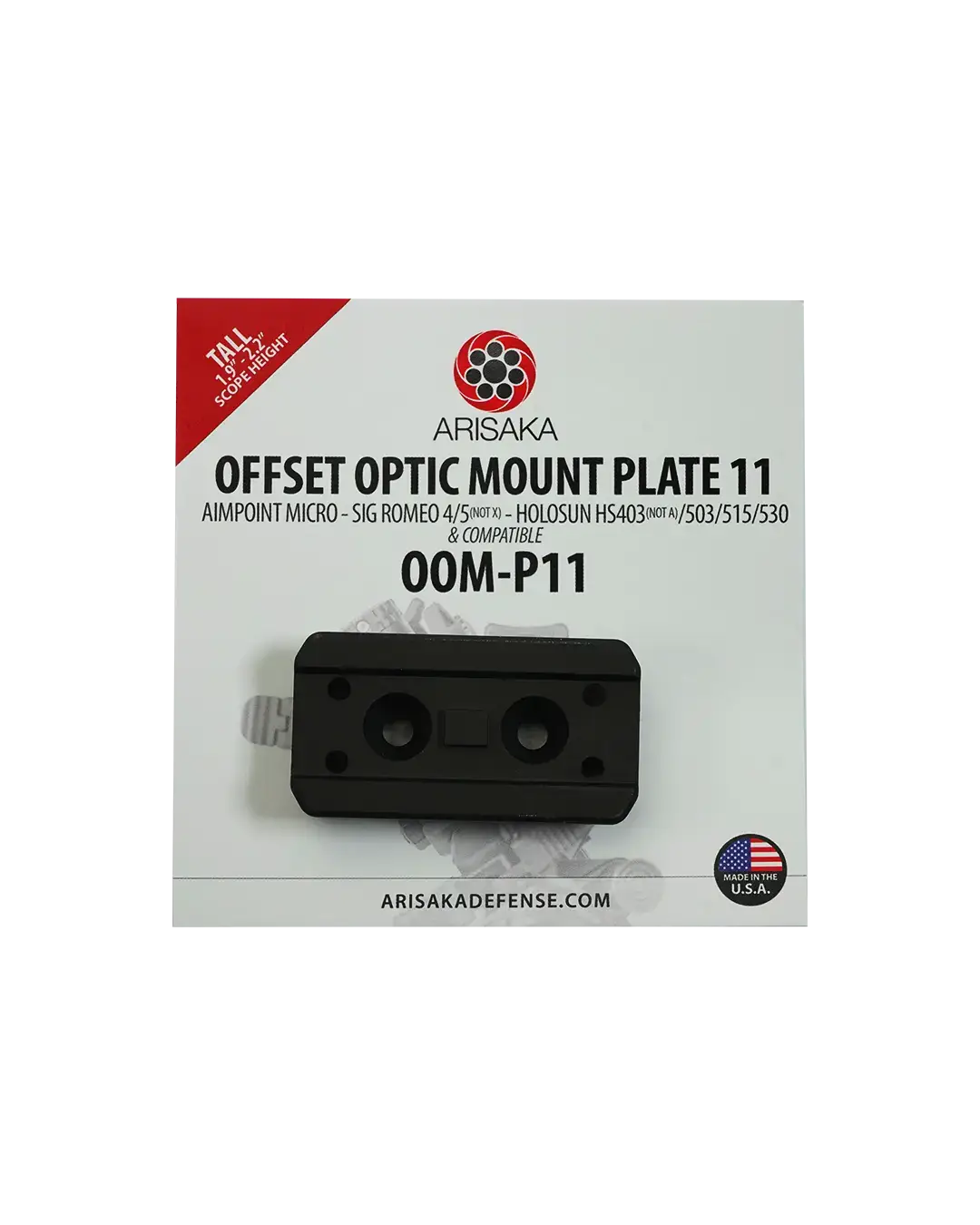

- Plate 11: Aimpoint Micro T1/T2/H1/H2, SIG Romeo 4, 5 (not 5X), Holosun HS403 (not A), HS503, HS515, HS530, Vortex Crossfire

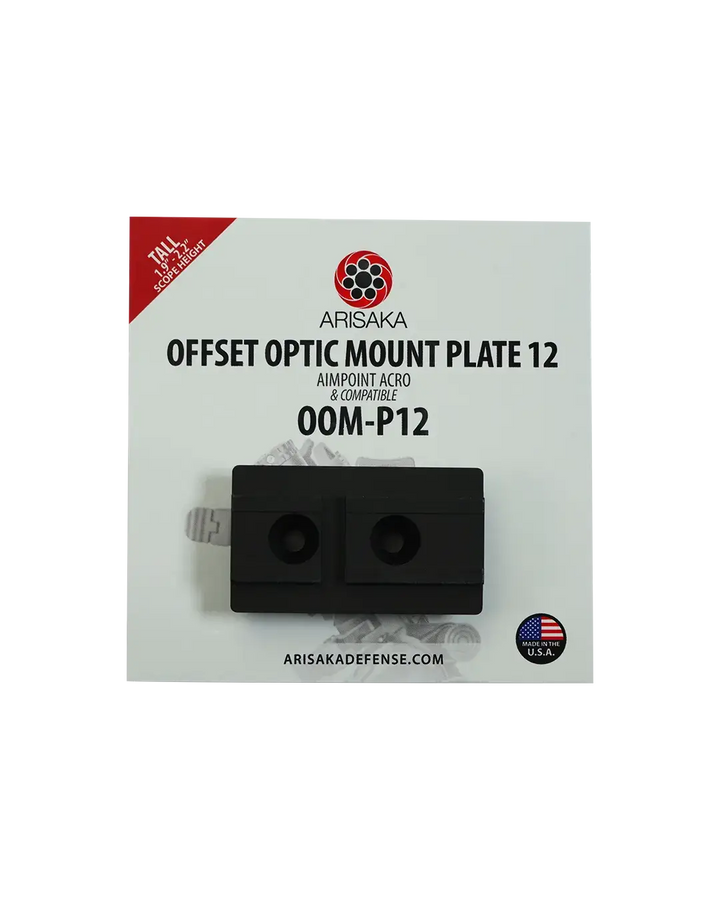

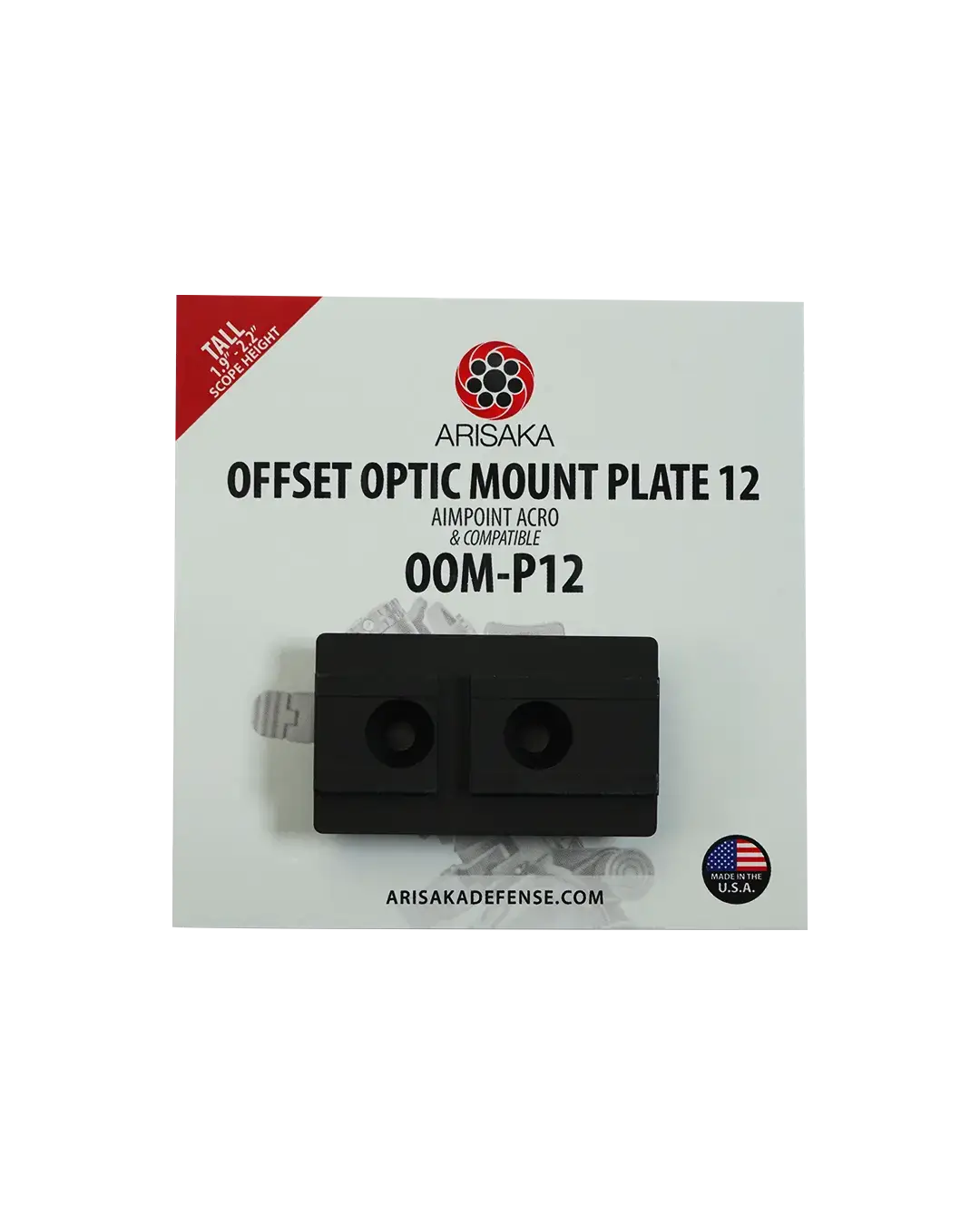

- Plate 12: Aimpoint Acro, Steiner MPS

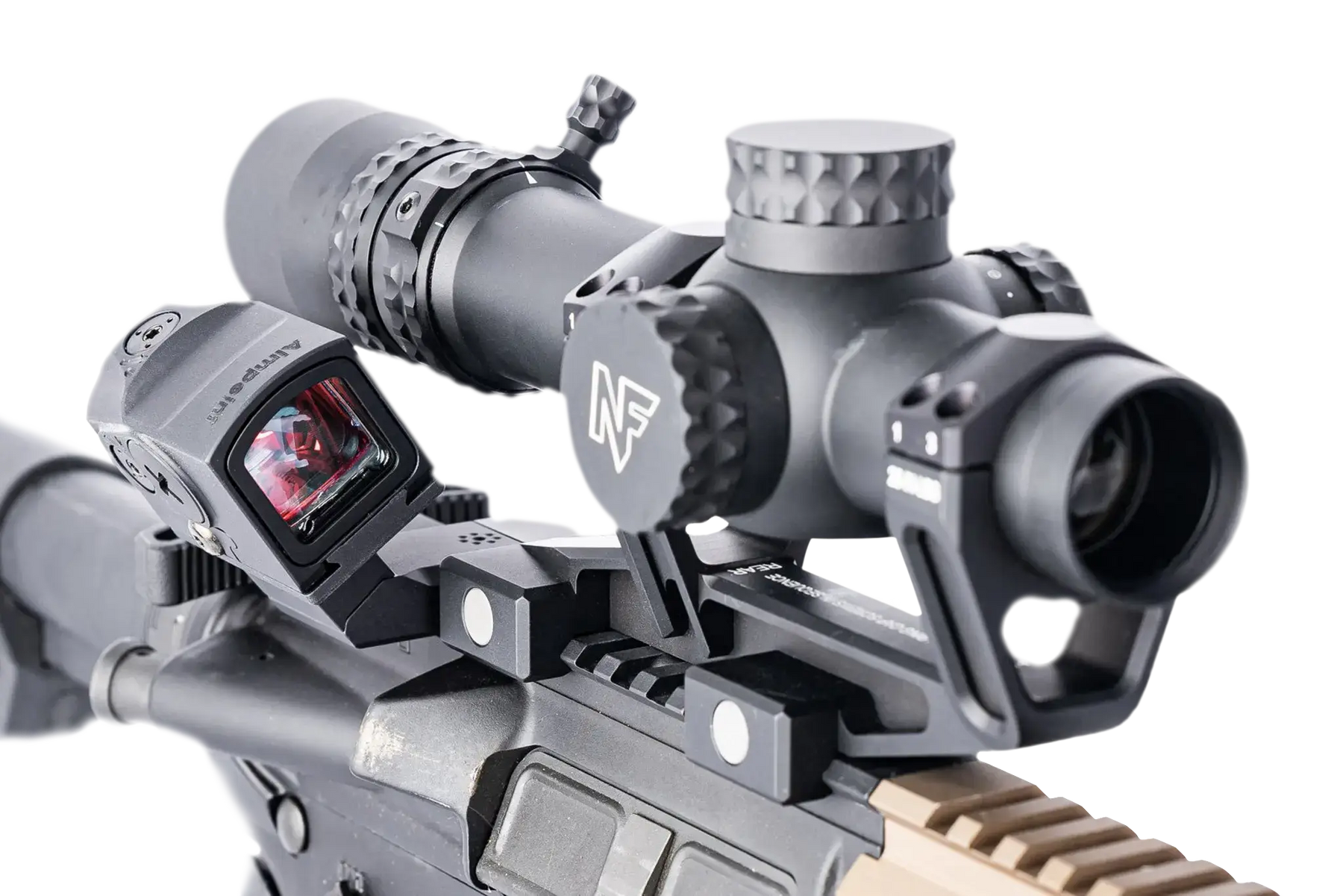

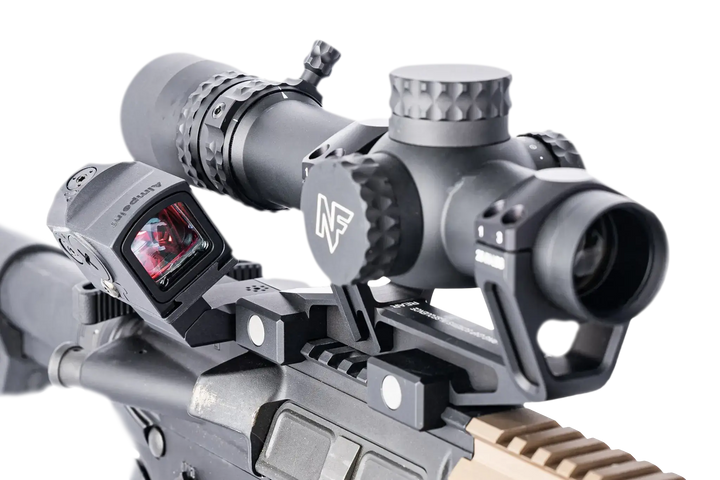

Par exemple, si votre lunette est montée dans un montage de 1,54 "de hauteur, vous choisirez la plaque de hauteur standard pour votre point rouge offset. Cela garantit une position de joue consistante et une transition parfaitement fluide entre votre optique principale et le point rouge en offset.
Un large choix de viseurs à points rouges est compatible avec les platines optiques interchangeables.
Hauteur standard (pour les montures de lunette de 1,5 "à 1,8"):
Plate 1: Docter, Eotech, Insight, Meopta, Vortex Venom / Viper, Burris Fastfire III
Plate 2: Trijicon RMR, SRO, Holosun 407C, 507C, 508T
Plate 3: C-More, Vortex Razor, SIG Romeo 3
Plate 4: Leupold Delta Point Pro, Holosun 407K, 507K, JPoint, Shield RMS
Plate 5: Aimpoint Micro T1 / T2 / H1 / H2, SIG Romeo 4, 5 (pas 5X), Holosun HS403 (pas A), HS503, HS515, HS530
Plate 6: Aimpoint Acro
Arisaka Hauteur élevée 1,93 " (montures de lunette de 1,9 "à 2,2"):
Plate 7: Docter, Eotech, Insight, Meopta, Vortex Venom / Viper, Burris Fastfire III
Plate 8: Trijicon RMR, SRO, Holosun 407C, 507C, 508T
Plate 10: Leupold Delta Point Pro, Holosun 407K, 507K, JPoint, Shield RMS
Plate11: Aimpoint Micro T1 / T2 / H1 / H2, SIG Romeo 4, 5 (pas 5X), Holosun HS403 (pas A), HS503, HS515, HS530
Plate 12: Aimpoint Acro
Ne dépassez pas un couple de 20 IN/Lbs sur les vis qui fixent l'optique à la plaque.

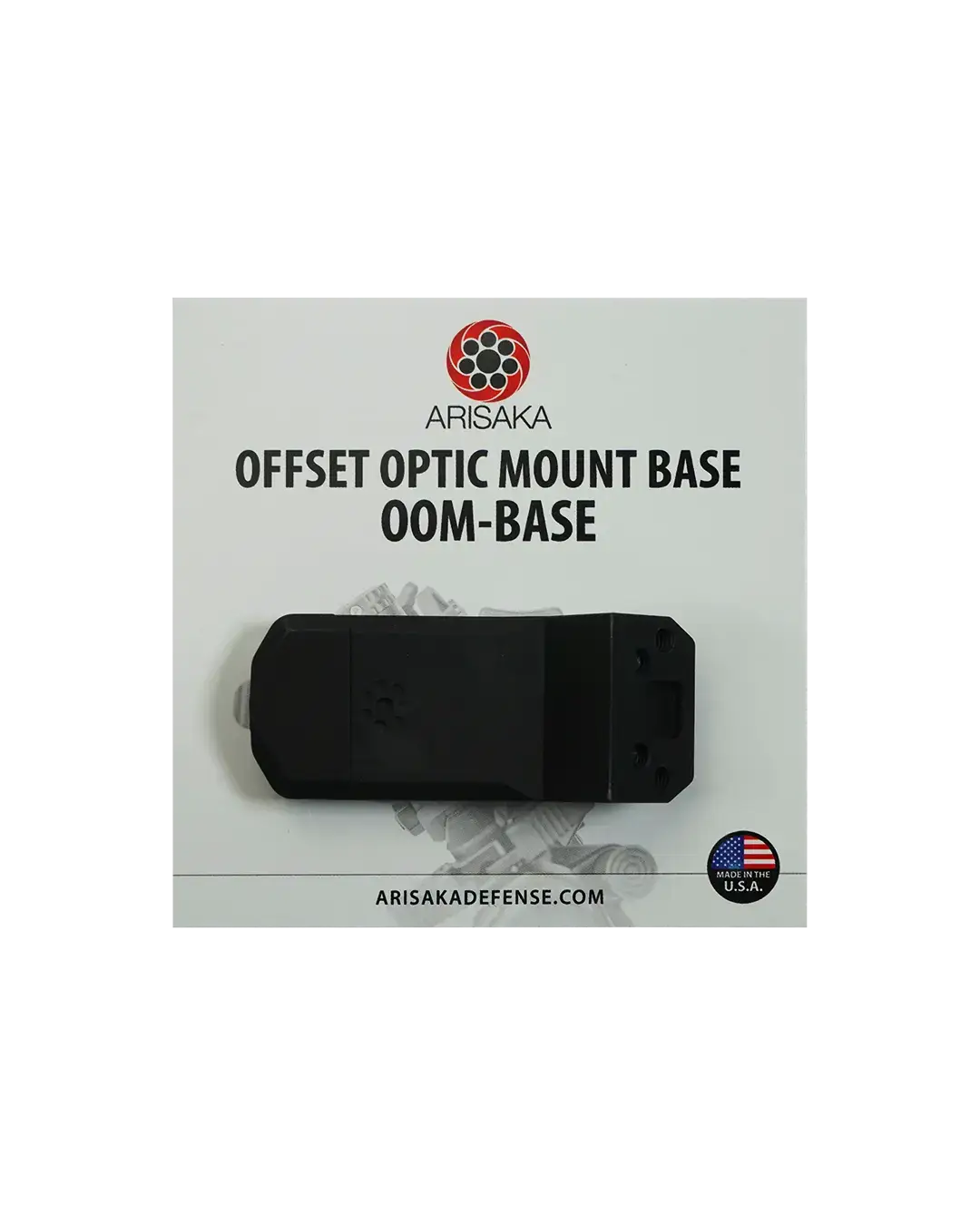

La base et les plaques peuvent être achetées séparément ou en combinaison, offrant une possibilité d'évolution à l'avenir, à mesure que les opérateurs acquièrent de nouveaux viseurs à point rouge.

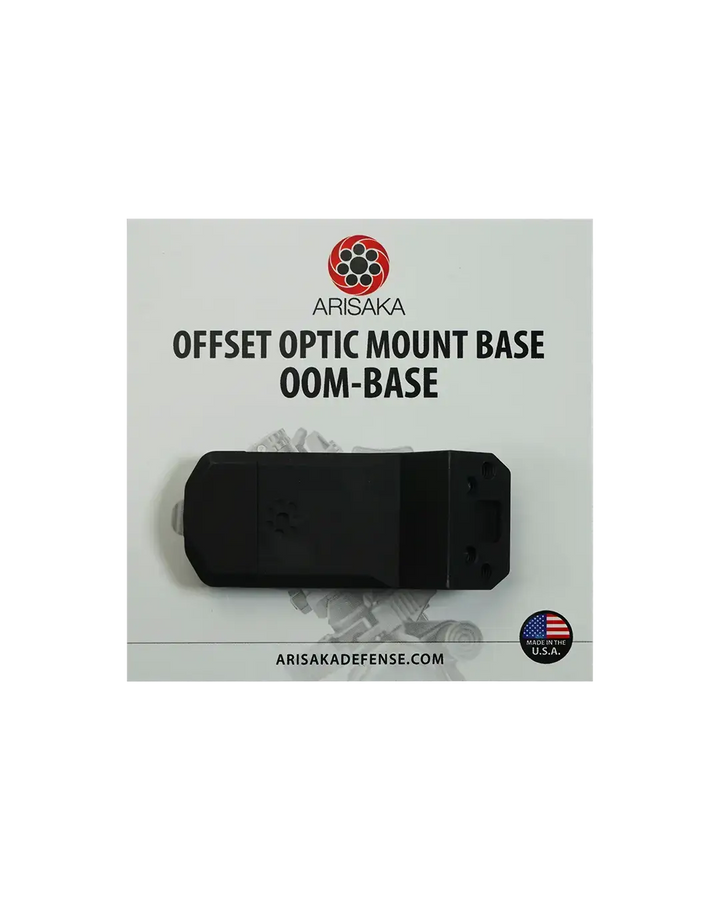

Caractéristiques montage offset Arisaka :
Poids: 56 grammes sans optique.

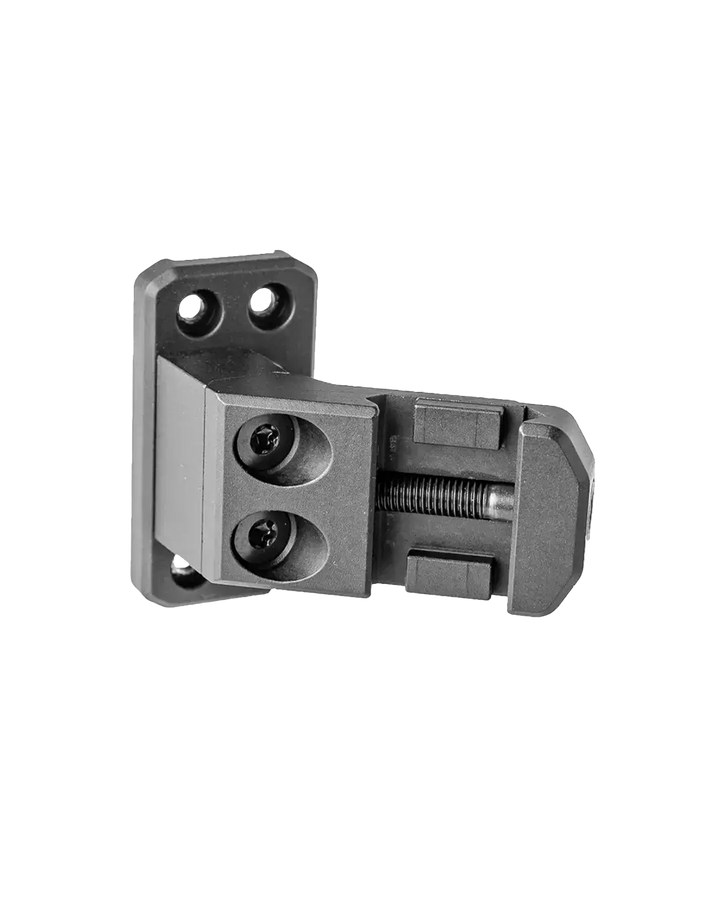

Longueur: 2,54 cm pour la base, qui occupe trois fentes Picatinny (deux pattes de recul et vis de serrage).
Hauteur: La base se trouve à 0,180 "au-dessus de la surface du rail Picatinny.
Le support est usiné CNC à partir d'aluminium 6061-T6 et anodisé MIL-A-8625 Type III.
Les têtes Torx Plus IP20 et IP27 sont inclusent avec chaque base.
Fabriqué aux Etats-Unis.
Veuillez vous référer aux instructions pour les valeurs de couple et la configuration de montage.
Toutes les plaques comprennent de nouvelles vis (si nécessaire) que nous recommandons fortement d'utiliser.
Les plaques Leupold DPP 4 et 10 comprennent des vis extra longues pour fixer l'optique à la plaque qui nécessitent une clé Allen de 2,5 mm.
